一、坐標系

其實只要玩過一點點圖形編程的人都知道，電腦上的坐標系和數學上的坐標系稍微有點不同，坐標的原點在繪制區域（這里是Canvas）的左上角，X軸正向朝右，Y軸正向朝下，如下圖

聲明：為本文為原創文章，作者保留所有權利！歡迎轉載，轉載請注明作者左洸和出處博客園

二、Stroke 和 Fill

HTML5中將圖形分為兩大類：

第一類稱作 Stroke，我的理解就是輪廓、勾勒或者線條，總之，圖形是由線條組成的；

第二類稱作 Fill，就是填充區域

上下文對象中有兩個繪制矩形的方法，可以讓我們很好的理解這兩大類圖形的區別：

一個是 strokeRect，還有一個是 fillRect

下面的代碼分別用這兩個方法來繪制矩形，你可以分別點擊兩個按鈕來看看有什么不同，從而理解 stroke 和 fill 的區別
設置畫布

你的瀏覽器不支持 <canvas>標簽，請使用 Chrome 瀏覽器 或者 FireFox 瀏覽器

三、顏色

上下文對象有兩個屬性可以用來設置顏色：strokeStyle 和 fillStyle

strokeStyle 的值決定了你當前要繪制的線條的顏色

fillStyle 的值決定了你當前要填充的區域的顏色

顏色值應該是符合CSS3 顏色值標準的有效字符串。下面的例子都表示同一種顏色。

關于顏色，以后會有更多的說明。

四、基本繪圖

除了上面給出的兩個繪制矩形的方法外，上下文對象還有幾個方法可以用來繪制一些基本圖形，如下：

moveTo(x,y)：moveTo方法并不能畫出任何東西，它只是將畫筆的當前點移動到(x,y)處

lineTo(x,y)：從當前點到（x,y）點繪制一條直線。注意：繪制完成后，當前點就變成了(x,y)，除非你用 moveTo 方法去改變他

arc(x, y, radius, startAngle, endAngle, anticlockwise) ：繪制一條弧線

quadraticCurveTo(cp1x, cp1y, x, y)
bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y) ：這兩個方法都是繪制貝葉斯曲線，具體用法看參考手冊

rect(x, y, width, height) ：繪制一個矩形。注意： 當它被調用時，moveTo 方法會自動被調用，參數為(0,0)，于是起始坐標又恢復成初始原點了。

有了直線、弧線、曲線、方形和圓形這幾種基本圖形，我們就可以組合出更復雜的圖形了

五、理解繪制路徑 Drawing Path

上一篇文章中說過，我們繪制的圖形是先繪制到一個抽象的上下文對象中（其實就是內存中），然后再將上下文對象輸出到顯示設備上，這個輸出到顯示設備的過程不需要我們操心。但是有時候我們并不想立刻輸出每一次繪制動作，也許我想讓一組繪制動作完成以后，再集中一塊輸出， 比如一個圍棋棋盤有19×19條直線組成，正常情況下需要向想顯示設備輸出19×19次，但是如果我們先暫停向顯示設備輸出，等在上下文中（內存中）全部繪制完成19×19條直線時，再向顯示設備輸出，只需要輸出一次就可以了。

這種情況在HTML5中叫做繪制路徑，它由幾個上下文對象的方法組成：

beginPath() ：開始路徑，意思就是在你調用這個方法后，你繪制的圖形就不會再向屏幕輸出了，而只是畫到了上下文對象中（內存中）

stroke() ：將你調用 beginPath 方法以后繪制的所有線條，一次性輸出到顯示設備上

closePath() ：如果你調用 beginPath 方法以后，在上下文對象中進行了一系列的繪制，但是得到的圖形是不閉合的，這個方法將會幫你補上最后一條直線，將你的圖形閉合起來。

注意：closePath并不向屏幕輸出圖形，而只是在上下文對象中補上一條線，這個步驟不是必需的。

fill() ：

如果你的繪制路徑組成的圖形是封閉的，這個方法將用 fillStyle 設置的顏色填充圖形，然后立即向屏幕輸出；

如果繪制路徑不是封閉的，這個方法會先將圖形閉合起來，然后再填充輸出。

注意：所有的 fill 圖形，如 fillRect 等，都是立刻向屏幕輸出的，他們沒有繪制路徑這個概念

下面的代碼將繪制一個簡單的填充三角形。

注意：繪制三角形的時候，默認的背景色為白色，默認的前景色為黑色。
設置畫布

你的瀏覽器不支持 <canvas>標簽，請使用 Chrome 瀏覽器 或者 FireFox 瀏覽器

六、半個單位的坐標

里還要回過頭來說說坐標，下面的代碼是在畫布上繪制網格，點擊“畫網格”按鈕可以看見效果
設置畫布

你的瀏覽器不支持 <canvas>標簽，請使用 Chrome 瀏覽器 或者 FireFox 瀏覽器

這段代碼中，有一處奇怪的地方，就是坐標循環是從0.5開始的，這是為什么呢？

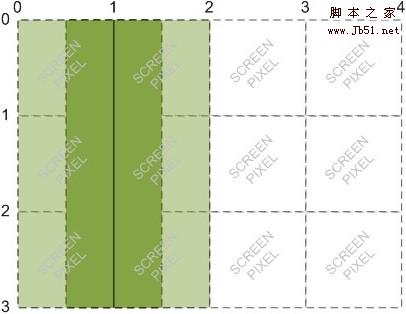

如下圖，假如我想繪制一條從(1,0)到(1,3)的線，由于線的默認寬度是一個像素，所以在我想象中應該繪制成深綠色的部分，即在坐標 1 兩邊各占半個像素的寬度。

然而，瀏覽器的最小單位是一個像素，所以他會向兩邊擴展，實際繪制出來的淺綠色的部分，即占用了兩個像素的寬度。這樣，我們繪制的線條在坐標上就不精確了

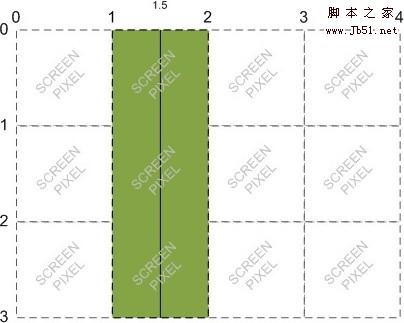

如下圖，如果我們給出的起始坐標是(1.5,0)和(1.5,3)，那么線條的寬度才是正確的一個像素。

七、清空畫布

上面給出的兩段代碼中，我們都用到了清空畫布，用到的方法如下：

clearRect(x,y,width,height)：

它接受四個參數， x 和 y 指定矩形左上角(相對于原點)的位置，width 和 height 是矩形的寬和高。調用該方法會將給出的矩形區域中所有繪制圖形都清空，露出畫布的背景
